ماژول نمایشگر سطح شارژ باتری لیتیوم 1 تا 8 سل

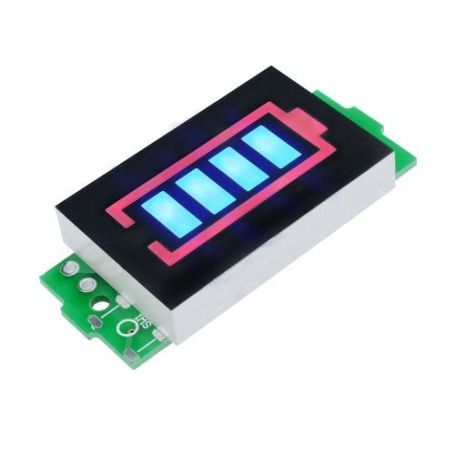

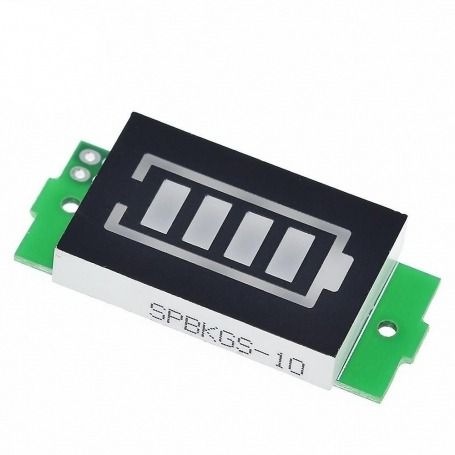

ماژول نشانگر شارژ باتری 1 تا 8 سل ، ماژولی زیبا و کاربردی که وضعیت شارژ باتری‌های لیتیومی 3.7-4.2 ولت را نشان می‌دهد ، این ماژول برای نمایش میزان ظرفیت شارژ باتری های لیتیوم یون 1 تا 8 سل کاربرد دارد، به این صورت که از طریق جامپر روی آن میتوان تعداد سل (Cell) باتری که به آن وصل میشود را مشخص و سپس مثبت و منفی باتری را به پدهای مثبت و منفی ماژول متصل نمود.

ماژول را میتوان در وسایل نقلیه، شارژرهای باتری و .. استفاده کرد .

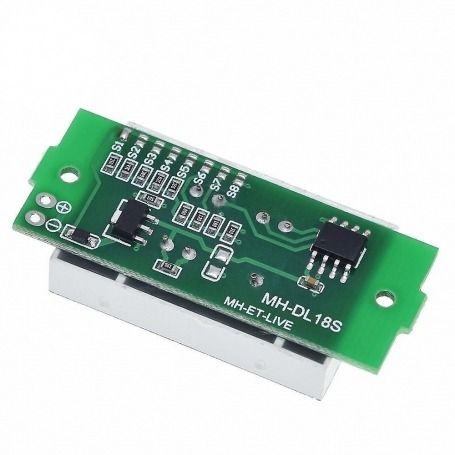

در حالت پیش فرض S1 اتصال کوتاه است و قبل از استفاده باید با توجه به تعداد باتری های سری شده با یکدیگر، پد مطابق با آن از S1 تا S8 را روی جامپر ماژول انتخاب نمود.

حتما به این مورد دقت شود که فقط یکی از حالات S1 تا S8 انتخاب شود ، اتصال چند حالت به طور همزمان باعث آسیب به ماژول و باتری میشود
